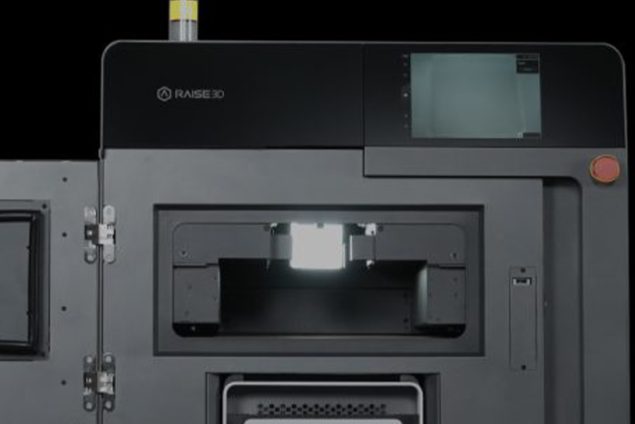

Raise3D RMS220 - SLS 3D Drucker

Durch die Kombination von hohem Output, schnellen Durchlaufzeiten und einem platzsparenden Design bietet der RMS220 von Raise3D ein unvergleichliches Gleichgewicht von Produktivität und Kosteneffizienz. Das selbst kalibrierende 4-Zonen-IR-Heizsystem sorgt für präzise, konsistente und wiederholbare Druckergebnisse von funktionalen Bauteilen.

Mehr Info

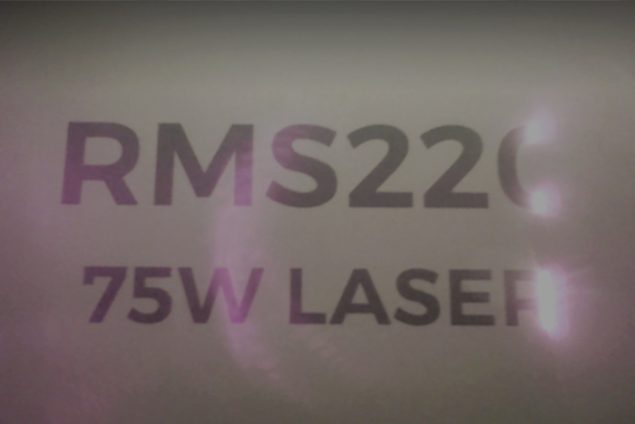

High Power Laser

Leistungsstarkes Lasersystem für Präzision und Geschwindigkeit

Der RMS220 ist mit einem 75W 1064nm Hochleistungslaser und einem hochpräzisen Galvanometer in Industriequalität mit einer Scangeschwindigkeit von bis zu 30.000 mm/s ausgestattet.
Durch die Kombination aus hoher Laserleistung und schnellen Scangeschwindigkeiten ist der RMS220 sowohl für komplizierte Prototypen als auch für die Produktion mit hohem Durchsatz geeignet und erfüllt die Anforderungen industrieller Anwendungen mit unübertroffener Effizienz und Zuverlässigkeit.

Kontakt

Maximaler Output

Großes Bauvolumen bei kompakter Stellfläche

Führendes Bauvolumen: Mit Abmessungen von 220 x 220 x 350 mm und einem Bauvolumen von 17 l bietet der RMS220 eines der größten Bauvolumina unter den industriellen SLS-Druckern der Einstiegsklasse. Er erfüllt die unterschiedlichsten Anwenderbedürfnisse, von der Kleinserienproduktion bis hin zum Design und der Entwicklung von mittelgroßen und großen Teilen.

Platzsparendes Design: Trotz seiner großen Baugröße hat der RMS220 eine kompakte Stellfläche von nur 0,58 Quadratmetern und spart damit wertvolle Stellfläche.

Kontakt

Einfacher Workflow

RFID-Managementsystem

Die Raise3D Radio-Frequency Identification (RFID) Technologie ist eine innovative Funktion, die in den RMS220 integriert ist. Sie identifiziert und konfiguriert automatisch das verwendete Pulver, verbessert die Benutzerfreundlichkeit, rationalisiert die Materialverwaltung, gewährleistet eine optimale Druckqualität und vereinfacht den 3D-Druckprozess.

Kontakt

Multi Material Platform

Modulares Schnellwechselsystem für effizienten Materialwechsel

Das RMS220 reduziert die SLS-Pulver-Materialwechselzeit auf nur 45 Minuten – 1/3 des herkömmlichen Prozesses. Verabschieden Sie sich von den Herausforderungen der Reinigung von Pulver in herkömmlichen SLS-Maschinen. Das System ermöglicht eine gründliche Reinigung ohne schwer zugängliche Stellen, so dass die Benutzer verschiedene Materialien für den flexiblen Druck voll ausnutzen können.

Kontakt

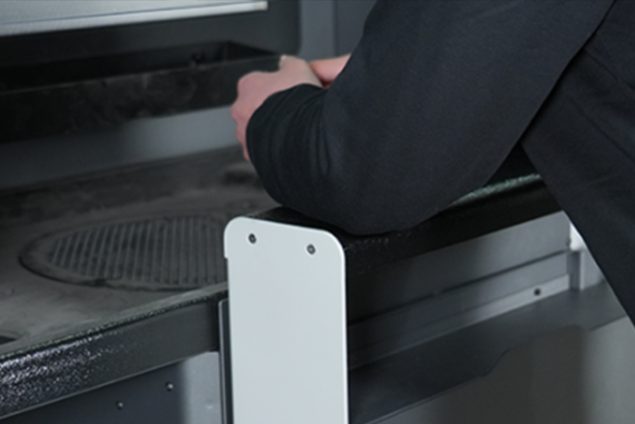

Flexible Arbeitshöhe

Ergonomisches und durchdachtes Design

Die C220-P verfügt über zahlreiche Designverbesserungen zur Optimierung der Benutzerfreundlichkeit. Die Bediener können eine bequeme Haltung wählen, egal ob sie stehen oder sitzen, um Nachbearbeitungsvorgänge durchzuführen.
Darüber hinaus kann die verstellbare Ellbogenstütze flexibel in der gewünschten Höhe positioniert werden, was ein entspanntes und sorgenfreies Arbeiten während des gesamten Nachbearbeitungsvorgangs ermöglicht.

Kontakt

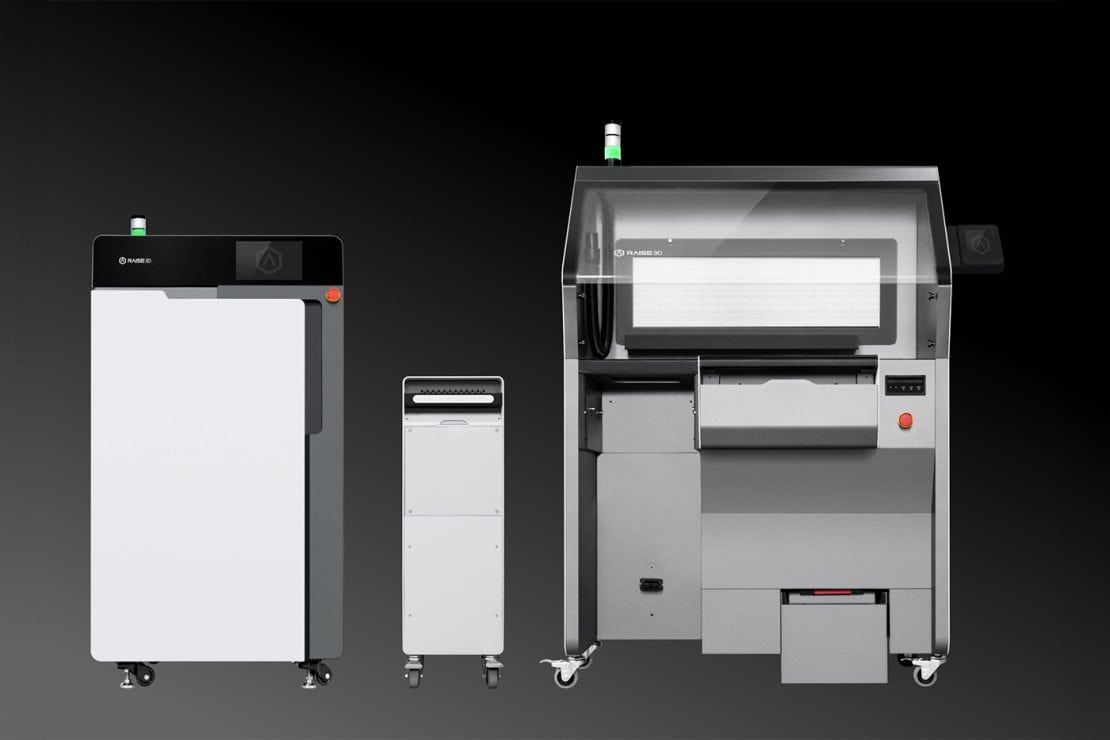

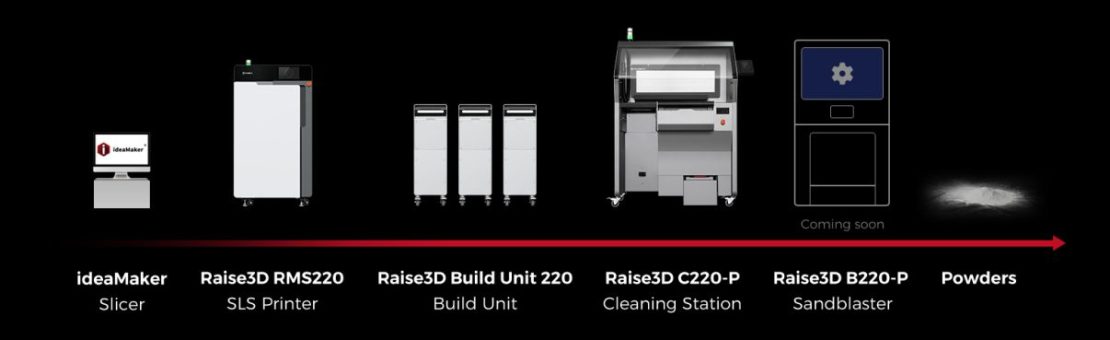

RMS220 Komplettes Ökosystem

Nahtloser Workflow mit maximalen Output

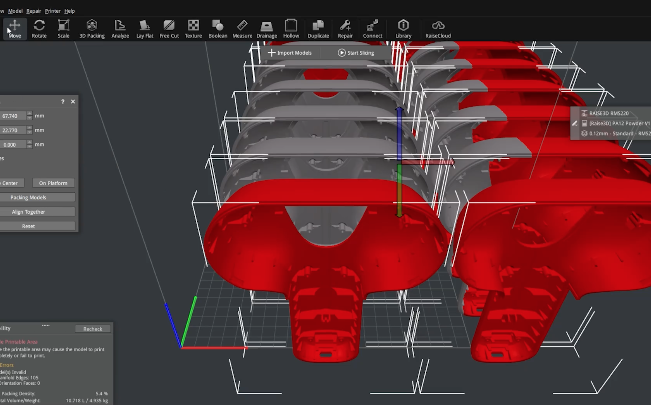

1. Schritt: Vorwärmen und schnelles Einrichten:

Importieren Sie Dateien mit Idea Maker und beginnen Sie mit der Positionierung der Modelle und optimieren Sie die Packungsdichte, um Druckzeit zu verkürzen und den Materialabfall zu minimieren.

Video abspielen

2. Schritt: Hochgeschwindigkeitsdrucken

Das Vorheizen beginnt bereits während der Druckvorbereitung in der Slicer Software, nach 20 min ist die optimale Drucktemperatur erreicht. Der Leistungsstarke 75 – W Laser ermöglicht Druckgeschwindigkeiten bis zu 2.2 l/h (bei 20 % Packungsdichte)

Video abspielen

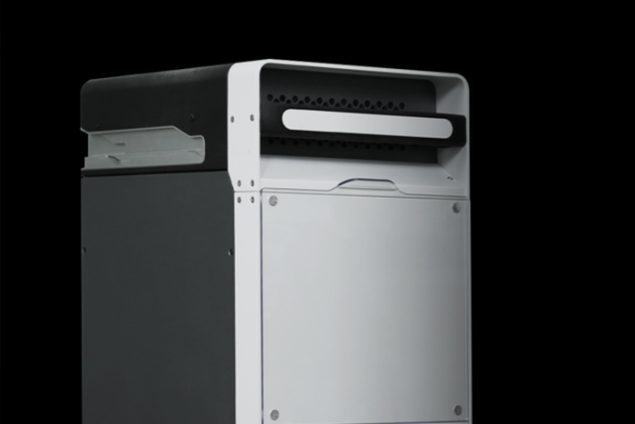

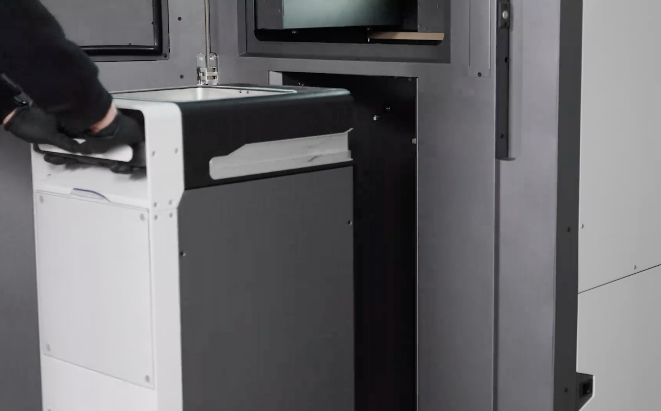

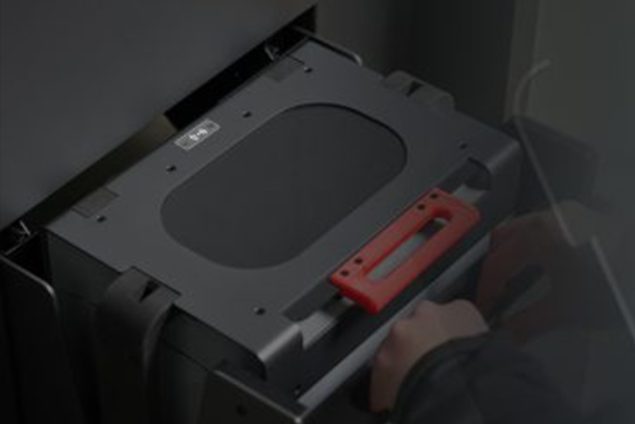

3. Schritt: Externe Kühlung und schnelle Wechsel

Die Build Unit 220 kühlt in nur 30 min auf <100 °C ab und ermöglicht externes Kühlen, außerhalb des Druckers. Dies ermöglicht schnelle Wechsel auf eine zweite Build Unit um den nächsten Druck zu beginnen.

Video abspielen

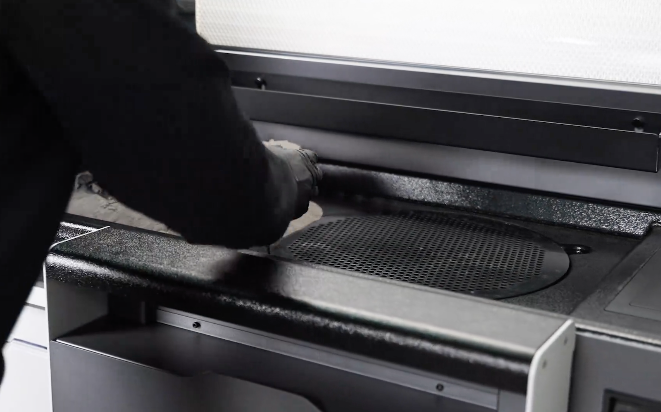

4. Schritt: Nachbearbeitung und effizientes Arbeiten:

Die Nachbearbeitungsstation C220-P integriert halbautomatische Prozesse zur Reinigung der Bauteile und Pulverrückgewinnung. Jeder Nachbearbeitungszyklus dauert nur 20-45 Minuten, somit kann der Bediener bis zu 50 kg Bauteile pro Schicht verarbeiten.

Video abspielen

5. Schritt: Sandstrahlen und gleichmäßige Oberflächen:

Nach dem Entpulvern übernimmt der Raise3D B520 das Sandstrahlen: automatisch oder manuell mit Glasperlen oder Kunststoffgranulat (200–300 µm). Der Wechselkorb fasst bis zu 30 l pro Zyklus, ein HEPA-Filter und eine Türverriegelung sorgen für sauberes und sicheres Arbeiten. Optional lässt sich ein Polier-Modul ergänzen.

Raise3D B520 Sandblaster in Vorder- und Seitenansicht
Video abspielen

Anwendungsbeispiele

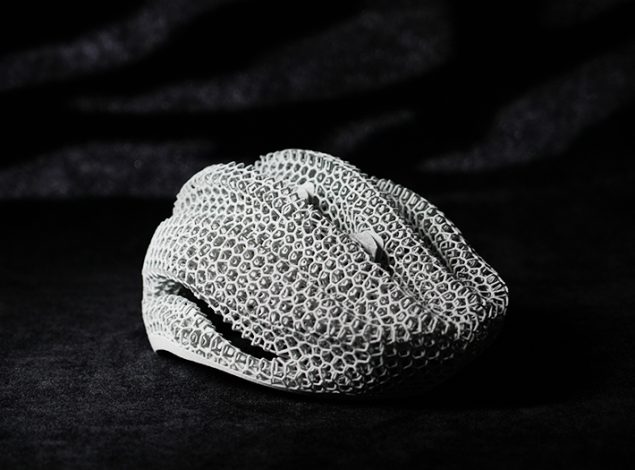

  • Innenfutter eines Helms

    Material: Raise3D TPU90A White Powder Druckzeit: 4h 25 min Volle Kapazität: 3 Stück

    Kontakt

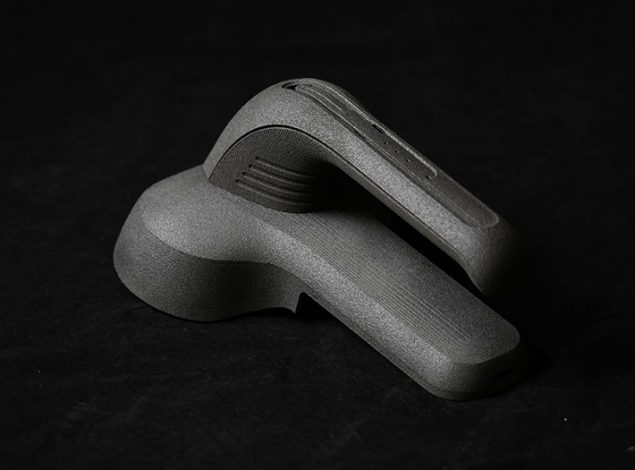

  • Haarball Trimmer

    Material: Raise3D PA12 Powder Druckzeit: 45 Minuten Volle Kapazität: 16 Stück

    Kontakt

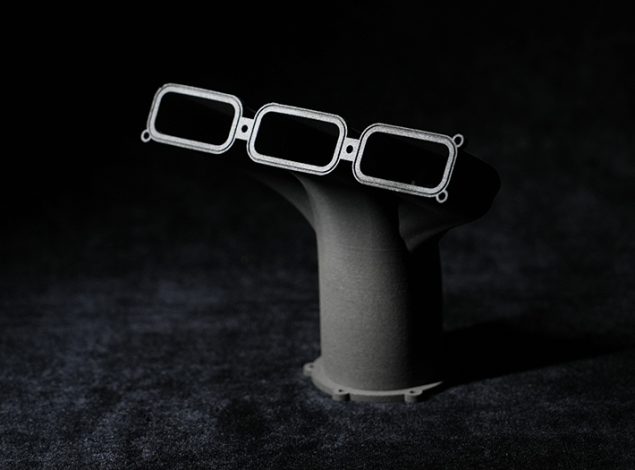

  • Shunt Ansaugkrümmer

    Material: Raise3D PA12 GB Powder Druckzeit: 2h 23 min Volle Kapazität: 4 Stück

    Kontakt

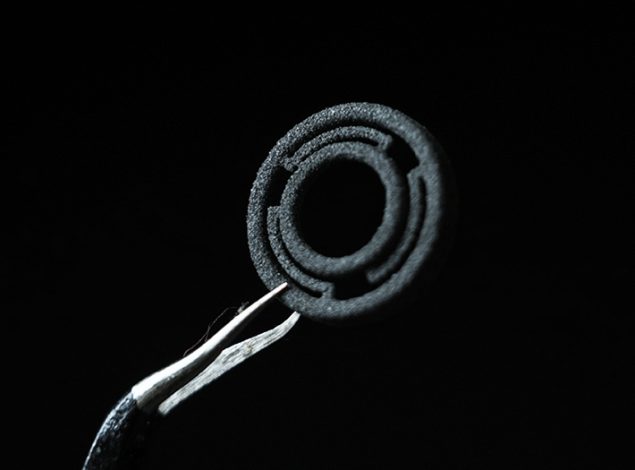

  • Dichtung

    Material: Rais3D PA11 Powder Druckzeit: 2 min Volle Kapazität: 10527 Stück

    Kontakt

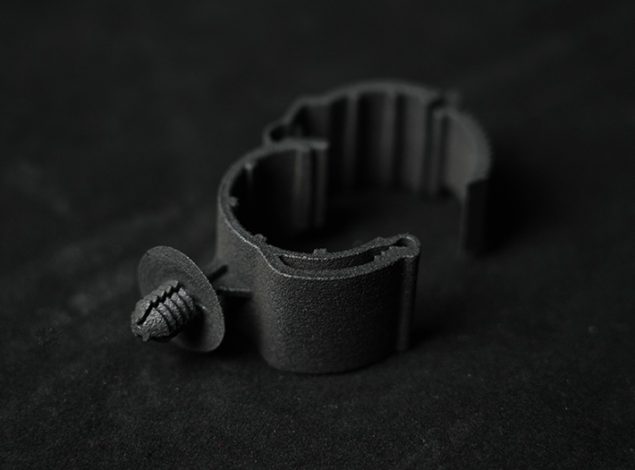

  • Kabelklemme

    Material: Raise3D PA11 Powder Druckzeit: 12 Minuten Volle Kapazität: 280 Stück

    Kontakt

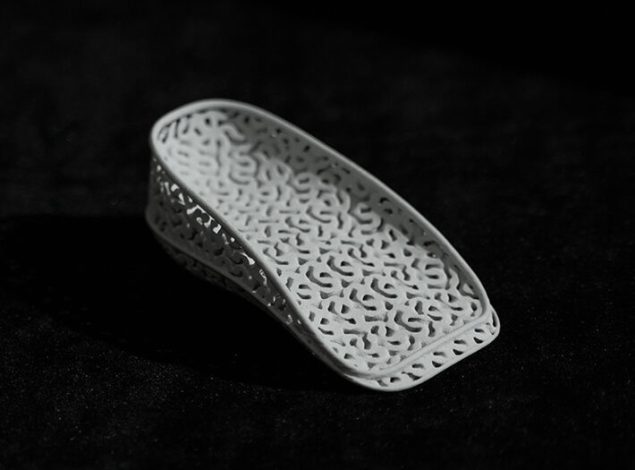

  • Einlage

    Material: Raise3d TPU86A Powder Printing Time: 4h 05 min Full Capacity: 18 pcs

    Kontakt

Industrielle und funktionale SLS Materialien

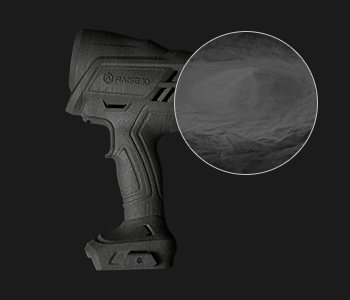

Raise3D PA12

Allzweckmaterial für die schnelle Produktion und das Prototyping

– Einfach zu Drucken
– Gute mechanische Eigenschaften
– Hohe Genauigkeit  und Präzision

Kontakt

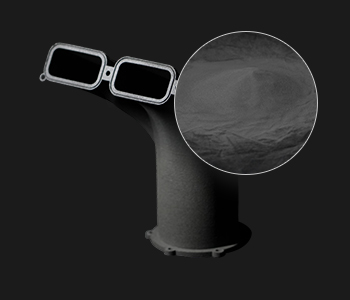

Raise3D PA12GB (Glassfilled)

Erhöhte Steifigkeit und Temperaturbeständigkeit:

– mit Glasperlen verstärkte Variante des PA12
– Höheres E- Modul und Wärmeformbeständigkeit
– Mattes schwarzes finish mit  leichtem Glanz

Kontakt

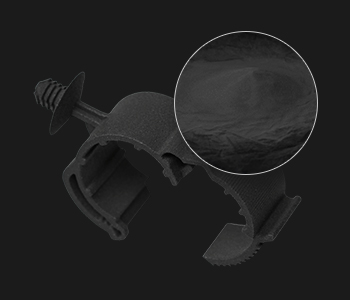

Raise3D PA11

Widerstandsfähiges Material für stoßfeste und flexible Bauteile:

– Höhere Flexibilität und weniger spröde als PA12
– Bestens geeignet für Schnappverbindungen, Scharniere oder andere flexible Bauteile
– Ermöglicht dünne Wandstärken und feinste Strukturen
– Mattes schwarzes Finish

Kontakt

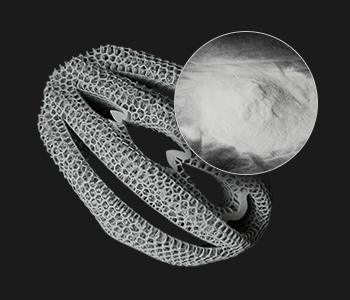

Raise3D TPU90A

Allzweck-Elastomer für hochbeständige, weiche Funktionsteile

– Stark, elastisch und langlebig mit einer Shorehärte von 90A
– Erhältlich in schwarz und weiß mit edlem matten Finish

Kontakt

Technische Daten

RMS220 Technische Daten

Technologie
Selektives Lasersintern (SLS)

Bauvolumen
220 × 220 × 350 mm (8,7 × 8,7 × 13,8 Zoll) / 17 l

Lasertyp
75-W-Infrarot-Faserlaser, Wellenlänge 1064 nm

Druckgeschwindigkeit
2,2 L/h (Packungsdichte 20% nach Gewicht)

Maximale Pulvertemperatur
220°C

Trichtergröße
31,5 L, 40 L bei Erweiterung mit Materialbox

Maximaler Ausstoß
5 kg/Tag (Bei Verwendung von PA12-Material und Standard-Parametereinstellungen beträgt die Verpackungsdichte 20% des Gewichts)

Schichthöhe
0,05 – 0,40 mm

Unterstützte Materialien
PA12/PA11/ PA12GB/TPU90A Black/TPU90A White, TPU86 Black/TPU86 White

Open Material Program
Unterstützung ausgewählter Materialien, Optionale, vollständig offene Material Lizenz verfügbar

Slicer
Raise3D ideaMaker

Eingabedateiformate
STL/ OBJ/ 3MF/ OLTP/ STEP/ STP/ IGES/ IGS

Atmosphäre
Luft/ Stickstoff (Eingebauter Stickstoffgenerator im RMS220, Druckluftanschluss vorhanden)

C220-P Technische Daten

Bauvolumen
220 × 220 × 350 mm (8,7 × 8,7 × 13,8 Zoll)

Unterstützte Drucker
Raise3D RMS220 Series SLS Drucker

Trichtergröße
Frischpulverbehälter: 20L, Altpulverbehälter: 20L

Unterstützte Materialien
Raise3D PA12 Black Powder/ Raise3D PA11 Black Powder/ Raise3D PA12 GB Black Powder/
Raise3D TPU90A Black Powder/ Raise3D TPU90A White Powder/
Raise3D TPU86A Black Powder/ Raise3D TPU86A White Powder

Weitere Anwendungsbeispiele

SLS-gedrucktes Helmpolster als Gitterstruktur, gedruckt mit dem Raise3D RMS220
Helmpolster als Gitterstruktur, gedruckt auf dem RMS220
Gitterring aus TPU 90A, gedruckt mit dem Raise3D RMS220
Gitterring aus TPU 90A, gedruckt auf dem RMS220

B520 Sandblaster: Nachbearbeitung für SLS

Raise3D B520 Sandblaster in Vorder- und Seitenansicht

Der Raise3D B520 ist eine industrielle, automatisierte Strahlanlage für die Nachbearbeitung von Pulverbett-Bauteilen. Er ersetzt manuelles Sandstrahlen durch einen wiederholbaren Prozess und ist für den Raise3D RMS220 sowie Drucker anderer Hersteller geeignet.

Wechselkorb

Strahlen, Transportieren und Lagern im selben Korb. Bis zu 30 l pro Zyklus.

Automatisch oder manuell

Geschlossene Kammer, programmierbare Parameter, Bedienung über 7-Zoll-Touchscreen und Fußschalter.

Sauber und sicher

HEPA-Filter, Not-Aus und Türverriegelung. Betriebslautstärke unter 75 dB(A), ohne externen Kompressor.

Optional: Polieren

Mit optionalem Polier-Modul lässt sich Strahlen und automatisches Polieren in einem Arbeitsgang kombinieren.

Raise3D B520
Korb StandardØ 262 × 520 mm, empfohlen 10 l
Korb Groߨ 467 × 520 mm, empfohlen 30 l
StrahlmittelGlasperlen oder Kunststoffgranulat, 200–300 µm
Vorratsbehälter / Abfallbehälter9 l (ca. 14 kg Glasperlen) / 15 l
Druckluft6–8 bar, über 360 SLPM bei 6 bar
Anschluss100–240 V AC, 50/60 Hz
Abmessungen (B × T × H)765 × 990 × 1790 mm
Gewicht200 kg

Quelle: Raise3D Datenblatt B520 V2.0. Verfügbarkeit und Preis auf Anfrage.

B520 anfragen

Downloads

Fallstudien zum Raise3D RMS220

Raise3D Anwendungsbeispiel: gedruckte Vorrichtungen für CATL

CATL

Der Batteriehersteller setzt hunderte Raise3D-Systeme (FFF, DLP, SLS) für Vorrichtungen und Prototypen ein: 30 % kürzere Lieferzyklen, ein Batteriezellen-Modell in 8 Stunden statt 15 Tagen, eine Transferpalette in 10 statt 40 Tagen.

Fallstudie als PDF herunterladen (EN)
SuperATV – SLS-gedruckte Bauteile

SuperATV

30 Tage kürzere Lieferzeiten und über 40.000 US-Dollar Einsparung innerhalb von zwei Monaten nach der Installation des RMS220. Ein Build dauert etwa 12 Stunden und liefert bis zu 16 Funktionsteile.

Fallstudie lesen (EN)
Artus3D – SLS-gedruckte Orthesenteile

Artus3D

Der Orthopädie-Hersteller aus Ridderkerk (NL) fertigt Orthesen und Prothesenverkleidungen aus PA11. Ein Bediener leistet, was zuvor drei bis vier Personen brauchte, Lieferung innerhalb eines Tages statt bis zu 70–80 % Materialverschnitt.

Fallstudie lesen (EN)
LutraCAD – SLS-gedruckte Einlegesohlen

LutraCAD

Der niederländische Software-Anbieter für Orthopädietechnik wechselte bei individuellen Einlegesohlen von FDM und Fräsen auf SLS mit PA11: 20 bis 25 Paar pro Nachtbuild und kein 80–90 % Fräsverschnitt mehr.

Fallstudie lesen (EN)
Kinboshi – SLS-gedruckte Armatur

Kinboshi

Der japanische Hersteller (gegr. 1948) ergänzt seine Raise3D-Pro2-FFF-Drucker um den RMS220 für funktionale Teile und Mittelserien. Ein 3-mm-Rohr hielt 1 MPa dicht, ein Fallversuch überstand das Teil unbeschädigt.

Fallstudie lesen (EN)

Quelle: Raise3D (Fallstudien auf Englisch). Die CATL-Fallstudie steht als PDF zum Download bereit, die übrigen liegen als Webseiten auf raise3d.com vor.
